Bildverarbeitung als Dienstleistung

Wir bieten eine automatisierte Analyse von Bildern mit Skripten an. Unsere Experten stellen für Sie privat oder geschäftlich einen automatisierten Ablauf mit Vision2u zur Verfügung. Zur Auswertung von Messdaten, Bildanalyse und Vorverarbeitung können Bilder, Fotos und Videos in Farbe oder Schwarz/Weiß verwendet werden. Mit Hilfe der von unseren Experten erstellten Skripte oder Workflows im Batchbetrieb werden die Bildinformationen verarbeitet. Die Tools, mit denen die Bilder automatisch ausgewertet werden, können dem Kunden auf Wunsch zur Verfügung gestellt werden. Auf Kundenwunsch werden die Skripte an neue Anforderungen angepasst oder auf den Systemen des Kunden per Remote gepflegt und gewartet.

1. Bildimport
2. Flächen berechnen
3. Längen messen
4. Schwerpunkt ermitteln
5. Kanten detektieren
6. Fehler erkennen
7. Objekte zählen
8. Muster erkennen
9. Farben analysieren
10. Kalibrierung
11. Vorverarbeitung
12. Filter
13. Strukturanalyse
14. Qualitätskontrolle
15. Preise



Bildimport

Es können alle gängigen Bildformate (JPEG, GIF, TIFF, BMP, PNG) verarbeitet werden. Dafür stehen Schnittstellen zu Scannern, Mikroskopen, Digitalkameras (TWAIN), Netzwerkkameras, Webcams, Videograbbern, TV-Karten und Videodateien zur Verfügung.



Flächen berechnen

Größen von Objektflächen lassen sich in Pixeln oder kalibrierten Einheiten ausgeben. Es können Flächenverhältnisse und Volumina für Bildstapel oder Videos berechnet werden.



Längen messen

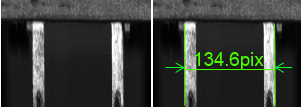

Von Objekten lassen sich Höhe, Breite und Pfadlänge bestimmen. Auch die Länge von gebogenen und verästelten Objekten lässt sich in Pixeln oder kalibrierten Einheiten ermitteln. Für Kanten stehen subpixelgenaue Messungen zur Verfügung.



Schwerpunkt ermitteln

Von Objekten lassen sich Schwerpunkt, umschließendes Rechteck, Mittelpunkt und Ausrichtung ermitteln. Die Zahlenwerte lassen sich als Eigenschaften in der Analyse auslesen.



Kanten detektieren

Anhand von Schwellwerten, Kontraständerungen oder Filtern lassen sich Kanten in einer Ebene oder Fläche detektieren. Einige Funktionen zur Kantendetektion arbeiten subpixelgenau.
Von detektierten Kanten lassen sich Abstände, Ausrichtung und Winkel zueinander bestimmen. Sich wiederholende Kanten können gezählt und vermessen werden.

Fehler erkennen

Für die Inspektion im industriellen Umfeld spielt die Fehlererkennung eine wichtige Rolle. Hierfür stehen unterschiedlichste Werkzeuge zur Verfügung. Die Detektion, ob es sich um einen Fehler handelt, kann mittels Farb- /Helligkeitsschwellwerten, Merkmalsextraktion, Formvergleichen (Template Matching), Bildvergleich (Golden Image), Messungen oder Histogrammanalyse ausgewertet werden.

Objekte zählen

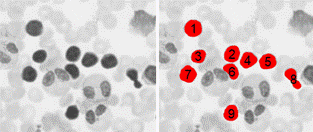

In Bildern lassen sich Objekte (Blob) detektieren und zählen. Die Objekte können auf Basis von Masken, Farbfiltern oder Schwellwerten ermittelt werden.
Zusätzlich zur Anzahl der Objekte stehen Informationen zu Länge, Breite, Position, Fläche, Umfang, Form, Ausrichtung und ggf. weitere Eigenschaften zur Verfügung.
Die Daten der Einzelobjekte lassen sich in einer Stapelverarbeitung (Blobanalyse) sortieren und zyklisch auslesen.
Zum Zählen von Kanten und Summieren von Bildinformationen stehen weitere Funktionen zur Verfügung.



Muster erkennen

Zur Mustererkennung stehen verschiedene Funktionen zur Verfügung. Muster können auf Pixelebene oder auf Basis von Kontraständerungen mit einem Referenzbild (z.B. Passmarken) identifiziert werden. Alternativ können Sie Objekte auch auf Basis ihrer Eigenschaften mittels Featurelisten vergleichen und unterscheiden. Hiermit lassen sich Merkmalsbäume (decision trees) erstellen, die später zur Klassifikation verwendet werden können.
Weiterhin stehen zur Mustererkennung Verfahren zur Schrifterkennung OCR/ORV und zum Lesen von Barcodes zur Verfügung.



Farben analysieren

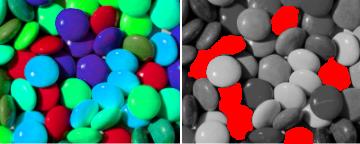

Die Farbanalyse filtert und analysiert Farbbereiche. Hierfür können Schwellwerte und Referenzfarben im RGB oder HSL/HSV Farbraum definiert werden.
Farben können auch als Masken für weitere Bildoperationen verwendet werden.

Kalibrierung

Bilder können in realen Einheiten kalibriert werden. Hierzu lassen sich Größenverhältnisse der Pixel in µm, mm, cm, m, km, ae, au, Lj und pc kalibrieren.
Je nach Anwendung ist es möglich, für Längen und Breiten unterschiedliche Kalibrierungen einzustellen.



Vorverarbeitung

Bilder lassen sich ausrichten, rotieren und beschneiden.

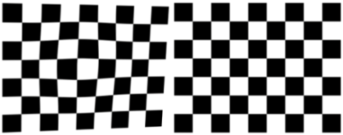

Es können Helligkeitsverläufe und perspektivische Verzerrungen kompensiert werden. Hierzu zählen die Korrektur von Trapez-, Tonnen-, Kissenverzerrung als auch die Polarkoordinatentransformation. Bilder können auch vergrößert, verkleinert und zugeschnitten werden.
Bilder können in verschiedene Bildformate konvertiert werden. Sie lassen sich auch in Graustufen, in Falschfarben oder binär umwandeln.



Filter

Mit Filtern lassen sich aus Bildern die relevanten Objekte hervorheben, segmentieren und freistellen.
Bildrauschen und Verschmutzungen können zusätzlich mit Filtern reduziert werden. Mit morphologischen Filtern lassen sich Strukturen herausarbeiten und verstärken. Mehrere Bilder lassen sich mit logischen Operatoren verknüpfen.



Strukturanalyse

Periodische und stochastische Muster können mit verschiedenen Filtern analysiert werden.
Hierzu können Muster überlagert werden, um die Struktur der periodischen Muster für die Bildverarbeitung aufzubereiten.
Abweichungen von der periodischen Struktur werden in Form von Eigenschaften zurückgegeben. Auf Basis dieser Eigenschaften erfolgt die Bildanalyse.



Qualitätskontrolle

Zur Qualitätskontrolle lassen sich verschiedene statistische Kennwerte ermitteln. Mit Hilfe dieser Kennwerte können Aussagen über die Qualität der Produktion oder Klassifikation getroffen werden. Zur Auswertung lassen sich auch externe Tools mittels CSV oder Excel-Dateien verwenden.


- Genauigkeit (Accuracy)
- Wiederholpräzision/Wiederholbarkeit (Repeatability)
- Vergleichspräzision/Nachvollziehbarkeit (Reproducibility)
- Stabilität (Stability)
- Linearität (Linearity)
- Reinheit (Purity)

Preise

Die Software Vision2u stellen wir Ihnen gerne kostenlos zur Verfügung. Mit Vision2u können Sie Ihren eigenen Bildverarbeitungsworkflow erstellen. Gerne unterstützen wie Sie auch bei ihren eigenen Projekten.
Für die Erstellung eines Script als Dienstleistung kalkulieren wir die folgenden Preise:

Einzelne Bildverarbeitungsfunktionen: 30€
Schleife oder Verzweigung: 50€

Mit Hilfe des Plugin-Moduls können Sie Vision2u selbst um Algorithmen erweitern.
Aber auch wir bieten die Entwicklung von neuen Filtern oder Bildverarbeitungsfunktionen, passend für Ihre Aufgabe, an.
Fragen sie unverbindlich nach einem Angebot.
